压力控制器系列

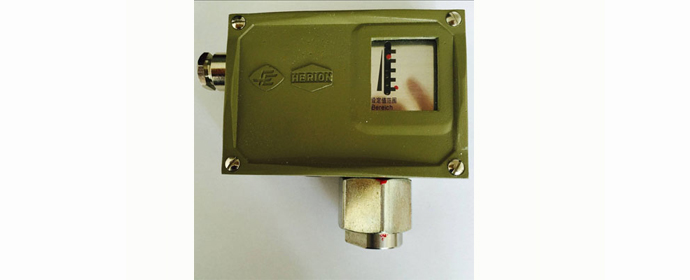

D501/7DK 压力控制器0815107 0815207 0815307 0813507 0813607 0813707
产品介绍：
控制器采用膜片式传感器，部分规格传感器外壳材料是不锈钢，可用于腐蚀介质，也可用于空气等中性气体和油等液体介质。控制器的设定值可调，调节范围0～1MPa。
特点
在低压范围控制灵敏度高。
主要技术性能：
| 普 通 型 |
| 防 爆 型 |
工作粘度 | <1×10-3m2/s | 工作粘度 | <1×10-3m2/s |
开关元件 | 微动开关 | 开关元件 | 微动开关 |
防爆等级 | —— | 防爆等级 | ExedII CT5 |
外壳防护等级 | IP65 (符合DIN40050,与GB4208中IP65相当) | 外壳防护等级 | IP54 (符合DIN40050,与GB4208中IP54相当) |
环境温度 | -5℃～＋40℃ | 环境温度 | -5℃～＋40℃ |
介质温度 | 0℃～120℃ | 介质温度 | 0℃～95℃ |
安装位置 |
| 安装位置 | 压力接口垂直向下 |
抗振性能 | 20m/s2 | 抗振性能 | Max:20m/s2 |
重复性误差 | ≤1.5% | 重复性误差 | ≤1.5% |
触点容量 | AC220V 6A(阻性) | 触点容量 | DC250V 0.25A(阻性) 60Wmax AC250V 5A(阻性) 1250VAmax |
规格
D501/7DK切换差不可调(小切换差，无防爆型)
设定值调节范围Mpa | 切换差不大于 | 最大允许压力*MPa | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | |||
设定值范围下MPa | 设定值范围上MPa | 外壳 | 膜片 | ||||||||
0⋯0.01 | 0.0005 | 0.0006 | 0.1 | 10 | 镀锌钢 | 不锈钢 1Cr17Ni14M02 (316L) | G1/4″ | 0.9 | 01 | 0815107 | |
0⋯0.025 | 0.0006 | 0.001 | 0.1 | G1/4″ | 0.9 | 01 | 0815207 | ||||
0⋯0.04 | 0.006 | 0.0018 | 0.1 | G1/4″ | 0.9 | 01 | 0815307 | ||||
0.05⋯0.4 | 0.03 | 0.035 | 10 * * | 10 | 不锈钢 1Cr18Ni9Ti | G1/4″ G1/4″ G1/4″ | 0.9 | 02 | 0813507 0813607 0813707 | ||
0.05⋯0.6 | 0.03 | 0.04 | 10 * * | 0.9 | 02 | ||||||
0.05⋯1 | 0.03 | 0.05 | 10 * * | 0.9 | 02 | ||||||
设定值的调整（详见压力控制器设定值的调整）
