差压控制器系列

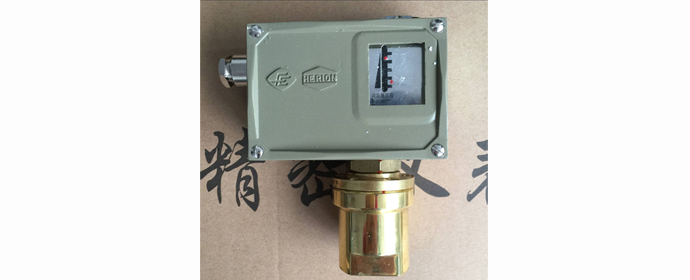

D520/7DD 差压控制器0819100 0819200 0819300 0819400 0819500 0819600
产品概述：
控制器采用波纹管式传感器。可用于空气、气体、水蒸汽等中性气体和水、油及致冷剂等液体介质。控制器的设定值可调，调节范围0.02……1.6Mpa，工作压力范围0.05……2.5MPa。
主要技术性能：
| 普 通 型 |
| 防 爆 型 |
工作粘度 | <1×10-3m2/s | 工作粘度 | <1×10-3m2/s |
开关元件 | 微动开关 | 开关元件 | 微动开关 |
防爆等级 | —— | 防爆等级 | ExedII CT5 |
外壳防护等级 | IP65(符合DIN40050,与GB4208中IP65相当) | 外壳防护等级 | IP54(符合DIN40050,与GB4208中IP54相当) |
环境温度 | -30℃～＋50℃ | 环境温度 | -20℃～＋40℃ |
介质温度 | 0℃～120℃ | 介质温度 | 0℃～95℃ |
安装位置 |
| 安装位置 | 压力接口垂直向下 |
抗振性能 | D520/7DD:40m/s2 D520/7DDK:20m/s2 | 抗振性能 | Max:20m/s2 |
重复性误差 | ≤1% | 重复性误差 | ≤1% |
触点容量 | AC220V 6A(阻性) | 触点容量 | DC250V 0.25A(阻性) 60Wmax AC250V 5A(阻性) 1250VAmax |
规格
D520/7DD切换差不可调
差压设定值调节范围MPa | 切换差不大于 | 工作压力范围MPa *） | 最大允许压力MPa **） | 开关切换次数次/分 | 压力传感器材料 | 接口 内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | ||||
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
0.02…0.1 0.02…0.16 0.025…0.25 0.03…0.4 | 0.012 0.012 0.015 0.02 | 0.015 0.017 0.02 0.025 | 0.05 到 1.6 | 2 2 2 2 | 10 10 10 10 |
黄铜
| 不锈钢 00Cr17Ni14M02 (316L)
| G1/4″ G1/4″ G1/4″ G1/4″ | 1.20 1.20 1.20 1.20 | 01 01 01 01 | 02 02 02 02 | 0819100 0819200 0819300 0819400 | 0859180 0859280 0859380 0859480 |
0.05…0.06 0.05…1 0.05…1.6 | 0.06 0.07 0.08 | 0.07 0.08 0.09 | 0.1 到 2.5 | 3 3 3 | 10 10 10 | G1/4″ G1/4″ G1/4″ | 1.20 1.20 1.20 | 01 01 01 | 02 02 02 | 0819500 0819600 0819700 | 0859580 0859680 0859780 | ||
D520/7DD切换差可调
差压设定值 调节范围 MPa | 切换差不大于 | 工作压力范围MPa *） | 最大允许压力MPa **） | 开关切 换次数 次/分 | 压力传感器材料 | 接口 内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | ||||
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
0.02…0.1 0.02…0.16 0.025…0.25 0.03…0.4 | 0.035…0.1 0.035…0.15 0.04…0.25 0.045…0.4 | 0.04…0.1 0.045…0.25 0.045…0.25 0.05…0.4 | 0.05 到 1.6 | 2 2 2 2 | 10 10 10 10 | 黄铜 | 不锈钢
| G1/4″ G1/4″ G1/4″ G1/4″ | 1.20 1.20 1.20 1.20 | 01 01 01 01 | 02 02 02 02 | 0809100 0809200 0809300 0809400 | 0849180 0849280 0849380 0849480 |
0.05…0.06 0.05…1 0.05…1.6 | 0.16…0.4 0.17…0.8 0.18…1.2 | 0.17…0.4 0.18…0.8 0.2…1.2 | 0.1 到 2.5 | 3 3 3 | 10 10 10 | G1/4″ G1/4″ G1/4″ | 1.20 1.20 1.20 | 01 01 01 | 02 02 02 | 0809500 0809600 0809700 | 0849580 0849680 0849780 | ||
