双触点差压控制器系列
D520/7DDZ 双触点差压控制器0819108 0819208 0819308 0819408 0819508 0819608

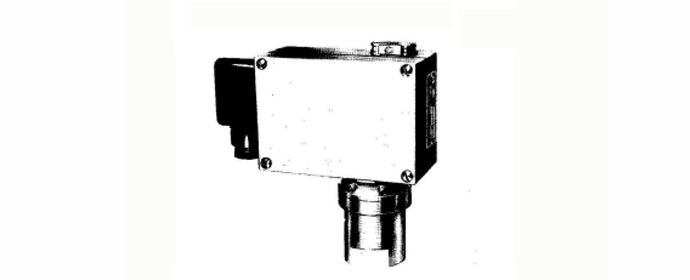

产 品 图
双触点差压控制器介绍
产品概述：
控制器采用波纹管式传感器。可用于中性气体和液体介质。控制器的
设定值可调，调节范围0.02－1.6 Mpa
主要技术参数：
可用于空气、气体、水、水蒸气、制冷剂、油等介质。
工作粘度：＜1×10－3m2/s
开关元件：微动开关
外壳防护等级：IP54
环境温度：－30～50℃
介质温度：0～120℃
安装位置：压力接口垂直向下（允许顷斜15°）
抗振性能：Max:20m/s2
重复性误差：≤1%
同步性误差：≤0.5%（指下切换值的同步误差＊3）
触点容量：AC 220V 6A（阻性）600VA
规格
切换差不可调
设定值调范围Mpa | 切换差不大于 | 工作压力范围Mpa | 最大允许压力*1 MPa（kPa） | 开关切换次数次/分 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货号 | |||
设定值范围 | 设定值范围 | 外壳 | 波纹管 | |||||||||
下限MPa | 上限MPa | |||||||||||
0.02…0.1 | 0.018 | 0.024 | 0.05~1.6 | 2 | 10 | 黄铜 | 不锈钢 00Cr17Ni14M02 (316L) | G1/4” | 1.6 | 01 | 0819108 | |
0.02…0.16 | 0.018 | 0.026 | 0819208 | |||||||||
0.025…0.25 | 0.026 | 0.03 | 0819308 | |||||||||
0.03…0.4 | 0.03 | 0.04 | 0819408 | |||||||||
0.05…0.6 | 0.09 | 0.11 | 0.1~2.5 | 3 | G1/4” | 1.6 | 01 | 0819508 | ||||
0.05…1 | 0.11 | 0.12 | 0819608 | |||||||||
0.05…1.6 | 0.12 | 0.15 | 0819708 | |||||||||
注：1、为高压口的介质压力范围。
2、在实际工作中，即使短暂的压力峰值也不能超过此值。
3、要求上切换值同步，应在订货中说明。
