防爆差压控制器系列

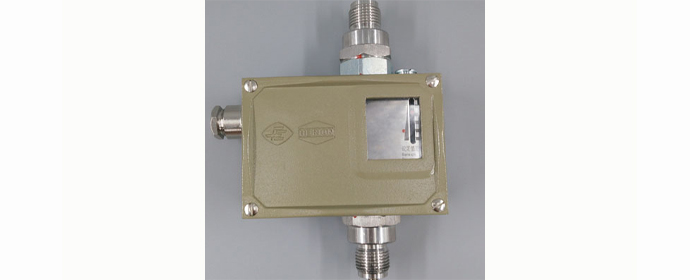

D530/7DD 防爆差压控制器0859181 0859281 0859381 0859681 0859781 0859785
产品简介:
控制器采用波纹管式的传感器。可用于腐蚀性的气体和液体介质。控制器的设定值可调,调节范围0.02……3 Mpa,其工作压力范围0.05……6.3 Mpa
特点
可用于腐蚀性介质
主要技术性能
| 普通型 | 防爆型 |
工作粘度 | <1*10-3m2/s | <1*10-3m2/s |
开关元件 | 微动开关 | 微动开关 |
防爆等级 | —— | Exde II CT5 |
外壳防护等级 | IP65(符合DIN40050, 与GB4208中IP65 相当) | IP54(符合DIN40050, 与GB4208中IP54 相当) |
环境温度 | -5℃~40℃ | -5℃~40℃ |
介质温度 | 0~120℃ | 0~95℃ |
安装位置 |
| 压力接口垂直向下 |
抗振性能 | D530/7DD: 40m/s2 D530/7DDK: 20m/s2 | Max: 20m/s2 |
重复性误差 | ≤1% | ≤1% |
触点容量 | AC220V 6A(阻性) | DC250V 0.25A( 阻性) 60Wmax AC250V 5A(阻性) 1250VAmax |
规格
D530/7DD切换差不可调
差压设定值调节范围Mpa | 切换差不大于 | 工作压力范围*MPa | 最大允许压力**MPa | 开关切换次数次/分 | 压力传感器材料 | 接口外螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | |||
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 | |||||||||
0.2…0.1 | 0.025 | 0.04 | 0.05 到 1.6 | 2 | 10 | 不锈钢 1Cr18Ni9Ti | 不锈钢 00Cr17Ni14M02 (316L) | G1/2″ | 1.1 | 01 | 0819111 | |
0.02…0.16 | 0.025 | 0.04 | 2 | 10 | G1/2″ | 1.1 | 01 | 0819211 | ||||
0.025…0.25 | 0.03 | 0.05 | 2 | 10 | G1/2″ | 1.1 | 01 | 0819311 | ||||
0.03…0.4 | 0.03 | 0.06 | 2 | 10 | G1/2″ | 1.1 | 01 | 0819411 | ||||
0.05…0.06 | 0.06 | 0.1 | 0.1 到 2.5 | 3 | 10 | G1/2″ | 1.05 | 02 | 0819511 | |||
0.05…1 | 0.07 | 0.12 | 3 | 10 | G1/2″ | 1.05 | 02 | 0819611 | ||||
0.05…1.6 | 0.08 | 0.14 | 3 | 10 | G1/2″ | 1.05 | 02 | 0819711 | ||||
0.1…3 | 0.08 | 0.2 | 0.4 到 6.3 | 7 | 10 | G1/2″ | 1.05 | 02 | 0819715 |
